Par L'essentiel
- Le point de terminaison optique (ou prise PTO) se trouve à l'intérieur du logement et permet de raccorder la fibre optique à votre box internet.
- Il est installé et posé directement sur le mur d'une pièce par un technicien lors de son intervention pour installer la fibre chez vous.
- Les PTO monofibre ne permettent qu'un seul raccordement fibre à la fois, tandis que les PTO multifibre ont jusqu'à 4 ports de connexion simultanés.
En résumé. Le PTO (Point de Terminaison Optique, ou DTIo) est le boîtier blanc d'environ 80 × 80 mm fixé au mur de votre logement à la fin du raccordement FTTH. C'est lui qui reçoit la fibre venue du PBO via un cordon optique, puis se relie à votre box pour livrer la connexion. Il porte un numéro unique au format OO-XXXX-XXXX/C à conserver pour toute souscription ou changement d'opérateur fibre.
Qu'est-ce qu'un point de terminaison optique ?

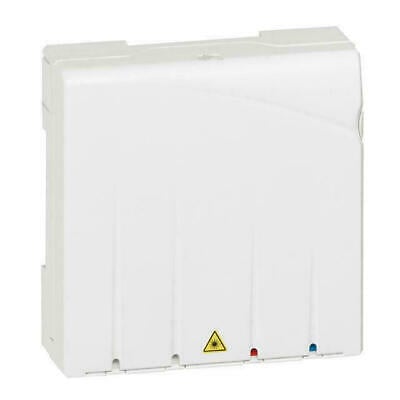

Le point de terminaison optique (PTO) est un petit boîtier blanc, de format 80 x 80mm, qui est installé dans le logement d'un habitant éligible et raccordé à la fibre.
Ce point de terminaison est également appelé prise terminale optique ou encore Dispositif de Terminaison Intérieur Optique (DTIo). Il est généralement fixé au mur proche de votre box.

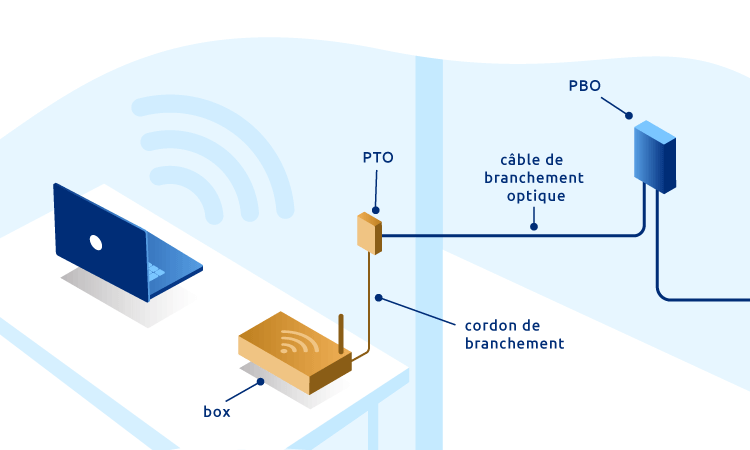

- 1 Il permet de faire la liaison entre le point de branchement optique (PBO), à l'extérieur, et la box internet de l'abonné.
- 2 Le câble de branchement optique vient se connecter au PTO Fibre et en ressort pour se brancher au modem internet et délivrer la fibre. Le câble situé entre le PTO et le modem est appelé cordon fibre optique, ou simplement cordon de branchement.
- 3 La prise terminale optique a aussi pour fonction de servir de point de test du signal lumineux de la fibre, qu'un technicien peut facilement mesurer sur place. Elle délimite aussi la responsabilité entre le réseau fibre distribué par l'opérateur commercial et le réseau du client final.
Les box internet possèdent un émetteur intégré permettant de convertir le signal optique lumineux reçu depuis le PTO fibre en signal électrique. Le signal électrique converti permet d'accéder à une connexion internet très haut débit, via câble Ethernet ou wifi.
Service gratuit Selectra
Service gratuit Selectra
Le PTO dans la chaîne de raccordement fibre
Le PTO est posé lors du raccordement final de la fibre, en bout de chaîne FTTH après le passage par le point de mutualisation (PM) et le point de branchement optique (PBO). Côté technique, l'opération du technicien tient en trois interventions distinctes :
- Au PM : brassage de la fibre opérateur vers le PBO desservant votre adresse ;
- Au PBO : soudure du câble distribution vers le câble client final ;
- Chez l'abonné : pose du PTO par vissage ou collage, soudure de la fibre cliente, mesure du signal au photomètre, branchement à la box.
La boucle locale fibre, du réseau national à votre box
-
1
Le réseau fibre national aboutit au NRO (Nœud de Raccordement Optique), un local technique qui dessert souvent plusieurs quartiers, voire plusieurs communes.
-
2
Depuis le NRO, les liens optiques rejoignent le PM (Point de Mutualisation). C'est là que les opérateurs commerciaux viennent se raccorder au réseau : le point de bascule entre l'infrastructure et la concurrence.
-
3
Le PM alimente ensuite le PBO (Point de Branchement Optique), le dernier point partagé avant votre logement : en pied d'immeuble, en gaine palière, ou sur un poteau en zone pavillonnaire.
-
4
Vous êtes ici
Du PBO part le câble qui entre chez vous et se termine sur la PTO (Point de Terminaison Optique), aussi appelée prise fibre. C'est la limite entre le réseau de l'opérateur et votre installation.
-
5
Enfin, votre box fibre se branche sur la PTO, via un ONT intégré ou externe qui convertit le signal optique en signal exploitable par vos équipements.
À noter : un logement peut comporter deux PTO reliés par un cordon optique — un à l'entrée raccordé au câble de branchement, l'autre dans la pièce où trône la box. Les bâtiments récents (décret 2016) sont pré-équipés d'un PTO dès la construction.
👉 Pour la procédure côté abonné (rendez-vous, durée, perçage, contraintes) : travaux d'installation fibre. Pour l'apparence et l'identification visuelle du boîtier : prise fibre optique murale.
Quels sont les différents types de boitier fibre PTO ?
De nombreux modèles de prises PTO existent sur le marché, en fonction de leurs formats, connectiques et niveaux de pré-câblage. En général les opérateurs eux-mêmes se chargent de sélectionner les prises terminales optiques adéquates. Sauf lors de rares exceptions, l'abonné fibre n'aura jamais à choisir lui-même un boitier fibre optique précis. Les deux principaux types de points de terminaison optique se différencient sur leur nombre de connecteurs employés.
Le PTO multifibre
Une prise PTO multifibre est en général équipée de 2 ou 4 ports de connexion pour permettre un branchement fibre. Chaque point de mutualisation comporte le câblage fibre des opérateurs, et lors du raccordement, un de ces câbles est tiré pour être relié au PTO.
Dans le cadre d'une prise multifibre à 4 ports, quatre câbles de branchement optique peuvent simultanément être raccordés depuis le boîtier de mutualisation. L'avantage de ce type de prise PTO est un gain de temps considérable lors d'un deuxième ou troisième raccordement fibre.
Il permet d'éviter au technicien de se rendre au point de mutualisation pour changer un raccordement de câble : il le fera directement depuis le PTO. Aussi, avec un PTO multifibre, on peut cumuler plusieurs abonnements fibre en même temps.
Le PTO monofibre
Comme son nom le laisse présager, le PTO monofibre ne comporte qu'une seule fibre tirée depuis le PM. Son installation est légèrement plus simple et la capacité de la fibre un poil plus optimisée.
Néanmoins, pour tout changement d'opérateur ultérieur, il faudra une intervention plus poussée du technicien, qui retravaillera depuis le point de mutualisation pour procéder au raccordement.
Besoin d'aide avec votre raccordement fibre ?
Identification de votre prise, branchement de la box, déménagement ou changement d'opérateur : un conseiller Selectra vous accompagne gratuitement.
A quoi sert le numéro PTO ?
Il s'agit d'un numéro unique à chaque point de terminaison optique. Il est normalement inscrit sur le boitier fibre PTO, et se compose de chiffres et lettres sous cette forme : OO-XXXX-XXXX /C. Les deux premiers caractères correspondent à l'opérateur, les huit du milieu au code unique à la prise, et /C au connecteur de la prise utilisé pour faire passer le câble fibre.
Ce numéro PTO permet l'identification rapide d'un logement fibré et de faciliter la mise en service d'une offre fibre après souscription. Il peut par exemple être important de noter ce numéro dans deux cas précis :
- Lorsqu'on souhaite souscrire une toute première offre fibre, et que notre logement récent a déjà été pré-équipé pour accueillir la fibre lors de sa construction.
- Lorsqu'on est déjà abonné fibre mais qu'on souhaite changer d'opérateur. Le futur opérateur pourrait nous demander ce numéro pour bien identifier notre logement et éviter une erreur de raccordement vers un autre logement.
Numéro PTO non présent ? Il est possible que ce numéro ne soit pas inscrit sur votre prise terminale optique. Il faut dans ce cas contacter le service client de votre opérateur si c'est lui qui a effectué votre raccordement fibre.
Le PTO Fibre optique au sein du réseau FTTH
Le point de terminaison optique constitue le dernier maillon d'un réseau fibre FTTH. Ce réseau se nomme la boucle locale optique mutualisée et son déploiement s'opère en 4 parties :
- Les Nœuds de Raccordement Optique (NRO), qui reçoivent les infrastructures d'opérateurs du réseau fibre et en permettent la distribution au niveau national.
- Les Points de Mutualisation (PM) ou armoires mutualisées, qui centralisent plusieurs arrivées de fibres optiques et permettent de desservir différentes zones d'habitation et immeubles.
- Les Points de Branchement Optique (PBO), dont le rôle est de permettre le raccordement fibre vers un maximum de 12 logements.
- Et finalement les Points de Terminaison Optique (PTO), qui acheminent la fibre directement chez l'habitant en se connectant à son équipement.
Le DTIo/PTO et son cordon fibre optique appartiennent au domaine privatif, qu'il soit pour particuliers ou professionnels. Le point de branchement optique est le dernier niveau du réseau fibre à relever du domaine public.
Questions fréquentes sur le boîtier PTO fibre
Oui. Le boîtier que les opérateurs appellent PTO (Point de Terminaison Optique) ou DTIo (Dispositif de Terminaison Intérieur Optique) est le même équipement que la prise fibre murale visible chez l'abonné. Le terme PTO insiste sur sa fonction réseau (point final de la chaîne FTTH), tandis que « prise fibre » décrit son aspect domestique.
Le numéro PTO est inscrit sur l'étiquette du boîtier au format OO-XXXX-XXXX/C (deux lettres opérateur, huit caractères propres à la prise, un code connecteur). Il identifie sans ambiguïté votre logement fibré et accélère la mise en service au moment de la souscription ou d'un changement d'opérateur. S'il est absent ou illisible, contactez le service client de l'opérateur ayant réalisé le raccordement.
Un PTO monofibre ne reçoit qu'un seul câble depuis le point de mutualisation : tout changement d'opérateur impose une nouvelle intervention au PM. Un PTO multifibre (2 ou 4 ports) accueille plusieurs raccordements simultanés : le technicien peut alors basculer le câble directement au PTO, sans repasser au PM. Le choix du modèle relève de l'opérateur, pas de l'abonné.
La pose du PTO est réalisée par le technicien lors du raccordement fibre, par vissage ou collage sur le mur, après soudure du cordon optique et mesure du signal au photomètre. Un déplacement nécessite l'intervention d'un technicien : la fibre est fragile et toute torsion supérieure au rayon de courbure minimal dégrade le signal.
Le PTO est le dernier maillon du réseau fibre. La boucle locale optique mutualisée enchaîne quatre étapes : NRO (cœur opérateur) → PM (point de mutualisation) → PBO (point de branchement, 12 logements max) → PTO (chez l'abonné). PBO et PTO marquent la frontière entre domaine public et domaine privatif.
