PM Fibre : qu'est-ce que le point de mutualisation fibre ?

Par Jean Mouchet

Manager Éditorial, spécialisé Comparatifs et Démarches Telecom

Le point de mutualisation, ou sous-répartiteur optique, fait partie du réseau acheminant et distribuant la fibre optique aux abonnés. Il s'agit le plus souvent d'une armoire dans laquelle une multitude de branchements optiques sont réalisés afin de desservir le réseau fibre vers les immeubles et les zones pavillonnaires. Ce guide vous détaille le rôle du point de mutualisation, son déploiement et les différents types de sous-répartiteurs optiques.

• L'essentiel
• Le point de mutualisation distribue la fibre depuis le nœud de raccordement optique jusqu'aux différents points de branchement optiques.
• Il s'apparente à une armoire métallique contenant tous les cordons optiques qui sont raccordés entre eux.
• Selon la densité d'une zone, différents types de point de mutualisation peuvent être déployés.

Le point de mutualisation au sein du réseau fibre

Le point de mutualisation fibre, souvent abrégé PM, a un rôle essentiel dans le parcours de la fibre optique en France, au sein de ce que l'on appelle la Boucle Locale Optique Mutualisée (BLOM). Cette boucle locale représente l'ensemble de l'acheminement et du déploiement de la fibre de bout en bout : de son transport initial depuis les Nœuds de Raccordement (NRO) jusqu'aux Prises Terminales Optiques (PTO) des abonnés.

Les points de mutualisation permettent de faire le lien entre le transport optique et l'adressage de la fibre : vers quelles zones distribuer et raccorder la fibre. Chaque nœud de raccordement constitue le point de départ d'un réseau de transport optique qui va desservir plusieurs points de mutualisation.

Etant donné que la couverture du réseau FTTH s'agrandit rapidement en France, de nouvelles zones sont sans cesse programmées et définies pour y déployer la fibre. Les PM fibre sont donc installés dans ces zones pour réaliser la distribution en aval des câbles optiques vers les différents Points de Branchement Optique (PBO).

Ces derniers feront office de point de départ du raccordement final vers les abonnés, en desservant des immeubles et des maisons individuelles. Les habitants de ces zones seront alors éligibles : ils pourront être raccordés à la fibre via les prises optiques installées dans leurs logements.

A quoi sert le point de mutualisation et où il se trouve ?

Le point de mutualisation correspond au point de connexion entre la fibre optique acheminée par les opérateurs commerciaux et le raccordement vers les abonnés. Un point de mutualisation fibre est une armoire métallique à l'intérieur de laquelle les cordons optiques (aussi appelés jarretières optiques) sont connectés, soudés et emménagés via des baies de brassage.

Qu'est-ce qu'un brassage ? Il s'agit de l'opération consistant à relier un ensemble de câbles et connectiques au sein d'armoires, tiroirs ou baies contenant tout ce câblage et pour permettre un meilleur agencement des fils. Il peut s'agir d'un brassage de câbles électriques, informatiques ou tout autre type de câble.

Différentes appellations existent pour nommer un point de mutualisation. Parfois, on l'appelle armoire de rue fibre optique, répartiteur fibre optique ou SRO fibre (pour sous-répartiteur optique).

L'armoire fibre possède en général deux principaux compartiments intérieurs. Un compartiment à gauche reçoit la fibre optique des opérateurs commerciaux, tandis que celui de droite est réservé au raccordement de la fibre côté client. Un compartiment plus étroit correspond à la zone de répartition optique, dont le rôle est d'agencer la longueur supplémentaire de chaque jarretière optique.

Dans le compartiment de gauche, chaque opérateur commercial possède son propre tiroir opérateur pour y brancher son câblage et ses accès dédiés. Il est aussi parfois facile d'identifier chaque opérateur au sein d'une armoire fibre via un code couleur établi par l'ARCEP. Chaque jarretière fibre optique a une couleur définie :

• Bleu pour SFR
• Orange pour Orange
• Rouge pour Free
• Vert pour Bouygues Telecom

Deux types de mutualisation fibre existent : monofibre et multifibre. Dans le premier cas, une seule fibre bidirectionnelle est raccordée depuis le logement au PM. Dans le second cas, 4 fibres sont raccordées, ce qui permet d'éviter des interventions ultérieures au point de mutualisation pour des changements de raccordement. Les mutualisation multifibres se trouvent essentiellement en zones très denses (ZTD).

Il existe des armoires de rue fibre optique de configuration bifibre (2 câbles fibre optique), mais ils ne sont pas retenus par l'ARCEP car ils favoriseraient un avantage concurrentiel aux deux opérateurs déjà raccordés sur ce point de mutualisation.

Le SRO fibre peut se situer plus ou moins proche des habitations qu'il dessert. Il peut être localisé en ZTD dans les sous-sols d'immeubles, au sein des locaux techniques : on parle alors de point de mutualisation d'immeuble (PMI). On peut sinon trouver des répartiteurs fibre optique dans les rues lorsqu'ils desservent des zones pavillonnaires, qui sont considérées comme des zones moins denses. Dans ce cas, on emploie simplement le terme de PM ou PMZ (Point de Mutualisation de Zone).

Vous cherchez à passer à la fibre ? (service gratuit Selectra) 09 75 18 80 51 Test d'éligibilité gratuit

Comment est installé un point de mutualisation fibre ?

L'installation du point de mutualisation se fait lors du déploiement du réseau optique dans une zone nouvellement définie pour y accueillir la fibre FTTH. Son installation est sous la responsabilité de l'opérateur commercial qui fait construire l'armoire de mutualisation. La loi française ainsi que les règles de l'ARCEP régissent le droit d'accès à tout point de mutualisation aux autres opérateurs commerciaux dans une optique de concurrence loyale.

Le PM fibre est construit de sorte à pouvoir être facilement entretenu, surtout dans le cas d'armoires de rues constamment exposées aux conditions météo. Les portes, flancs latéraux, toits et panneaux arrières sont facilement démontables et remplaçables sans avoir besoin de toucher au câblage optique des compartiments internes. D'après l'ARCEP, les opérateurs souhaitent qu'une armoire de de mutualisation ait une durée de vie supérieure à 30 ans.

Lors de l'intervention de raccordement final de la fibre dans un immeuble, l'opérateur sera amené à mettre en relation deux ports situés au niveau du point de mutualisation. Il va brancher ou souder un port provenant du tiroir opérateur à un port du tiroir de distribution via un cordon optique.

Des mesures à réaliser au point de mutualisation lors du branchement final L'opérateur d'infrastructure doit s'assurer de la qualité du lien entre PM et PBO, en effectuant des contrôles visuels (bon étiquetage, conformité du cahier des charges, respect des règles d'ingénierie). Il doit aussi contrôler le tiroir de distribution qui délivre le cordon optique vers les PBO, avec un stylo laser pour vérifier la continuité optique et un réflectomètre pour mesurer la longueur d'onde optique. Enfin, il doit prendre des photos de l'intérieur du PM avant et après intervention et câblage.

Les différents types de point de mutualisation

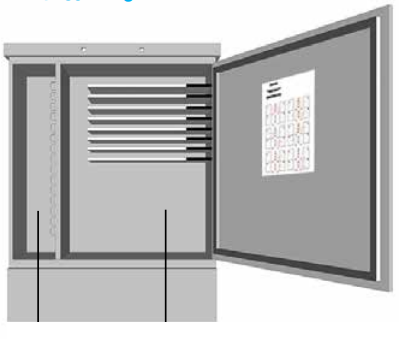

Une armoire de rue de type PM100 est plus petite que les autres armoires de mutualisation. Elle fait 1,06 mètre de hauteur, 80 centimètres de largeur et 35 centimètres d'épaisseur. Elle ne comporte pas de compartiments séparés entre opérateurs et raccordement client : un seul compartiment central fait le travail. Elle contient jusqu'à 100 lignes fibre optique et dessert surtout les pavillons et immeubles de moins de 12 logements.

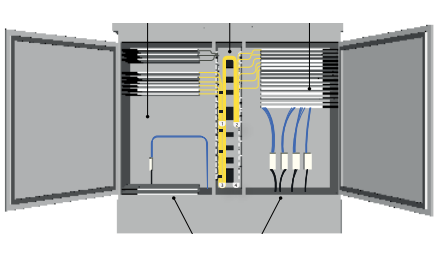

Les armoires de rue de type PM300 ou PMZ360 sont plus imposantes, de format 1,60 x 1,60 x 0,35 mètre. On les voit dans des zones à poches de faible densité. Elles contiennent assez d'espace pour raccorder 300 lignes. Ici, les deux compartiments principaux (côté opérateurs et côté abonnés) sont de dimensions égales, et la zone de répartition optique se trouve au centre.

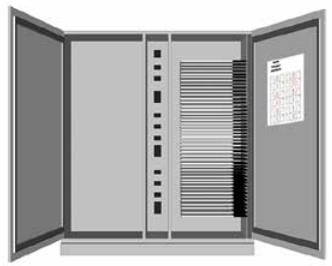

Les points de mutualisation intérieurs se trouvent parfois dans des locaux techniques et sous-sol d'immeubles. Ils sont de dimension 2 x 1,6 x 0,35 mètre et leur conception est assez proche des armoires de mutualisation de type PMZ. Parfois, certaines armoires situées dans les immeubles pourront avoir un compartiment dédié à chaque opérateur, ainsi que 2 ou 3 compartiments clients.

Il existe d'autres types d'armoire fibre : les PM1000 (voire PM1600) qui, comme leur nomenclature l'indique, permettent le raccordement de 1000 à 1600 lignes. Ce sont des répartiteurs imposants qui sont construits à l'intérieur d'un local faisant 5 à 7m², raccordant la fibre en zones de faible densité et centres-villes.
